A40Y高溫安全閥

一、帶散熱器安全閥產品概述

高溫帶散熱器安全閥適用于工作溫度“C型"≤425℃；“I型"≤500℃；“V型"≤500℃；的蒸汽等介質設備或管路上，作為超壓保護裝置。帶散熱器安全閥連接法蘭標準按JB/T……94系列1、系列2。

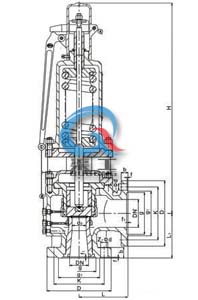

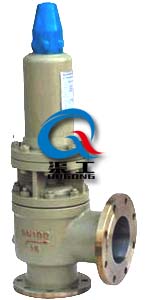

A40Y帶散熱器安全閥	A40Y帶散熱器安全閥 (外形結構尺寸)

二、帶散熱器安全閥主要零件材料

NO	零件名稱	C型材料	I型材料	V型材料
1	閥體	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	閥座	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	閥瓣	2Cr13	17-4PH	17-7PH
5	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散熱器	ZG230-450	ZG230-450	ZG230-450
7	閥蓋	ZG230-450	ZG230-450	ZG230-450
8	彈簧	50CrVA	50CrVA	50CrVA

三、帶散熱器安全閥連接尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN1	D1	K1	g3	g2	b1	f	f1	z1-d1	L	L1	≈H
A48Y-16C A48Y-16I A48Y-16V	40	25	150	110	/	85	18	3	/	4-18	50	165	125	/	100	20	3	/	4-18	120	115	540
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	/	120	20	3	/	4-18	135	120	618
	65	40	185	145	/	120	20	3	/	4-18	80	200	160	/	135	20	3	/	8-18	160	140	710
	80	50	200	160	/	135	20	3	/	8-18	100	220	180	/	155	22	3	/	8-18	160	150	730
	100	65	220	180	/	155	20	3	/	8-18	150	285	240	/	210	24	3	/	8-23	225	175	892
	150	100	285	240	/	210	24	3	/	8-23	200	340	295	/	265	26	3	/	12-23	240	235	1135
	200	125	340	295	/	265	26	3	/	12-23	250	405	355	/	320	30	3	/	12-26	290	210	1135
A48Y-40 A48Y-40I A48Y-40V	25	16	115	85	58	65	16	2	4	4-14	32	140	100	/	78	18	2	/	4-18	110	95	429
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	/	85	18	3	/	4-18	115	100	421
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	/	100	20	3	/	4-18	120	115	540
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	/	120	20	3	/	4-18	135	120	618
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	/	135	20	3	/	8-18	160	140	710
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	/	155	22	3	/	8-18	160	150	730
	100	65	235	190	150	160	24	3	4.5	8-23	150	285	240	/	210	24	3	/	8-23	225	175	892
	150	100	300	250	204	218	30	3	4.5	8-26	200	340	295	/	265	26	3	/	12-23	240	235	1135
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	/	320	30	3	/	12-26	290	310	1135
A48Y-64 A48SB-64 A48Y-64I A48SB-64I A48Y-64V A48SB-64V	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	429
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	421
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	540
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	160	130	618
	50	32	180	135	88	105	26	3	4	4-23	80	200	160	121	135	22	3	4	8-18	160	145	710
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	710
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	730
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	220	200	800
	100	65	250	200	150	168	32	3	4.5	8-26	150	300	250	204	218	30	3	4.5	8-26	220	200	892
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	280	1135
	200	125	405	345	260	300	44	3	4.5	12-36	250	450	385	313	345	42	3	4.5	12-34	300	295	1135
A48Y-100 A48SB-100 A48Y-100I A48SH-100I A48Y-100V A48SB-100V	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	429
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	421
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	540
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	160	130	618
	50	32	195	145	88	112	28	3	4	4-26	80	200	160	121	135	22	3	4	8-18	160	145	710
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	710
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	730
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	220	200	800
	100	50	265	210	150	172	38	3	4.5	8-30	150	300	250	204	218	30	3	4.5	8-26	220	200	892
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	280	1135
	200	125	430	360	260	312	54	3	4.5	12-36	250	450	385	313	345	42	3	4.5	12-34	300	295	1135
A48SH-40	50	32	160	125	88	105	38	3	4	4-18	80	195	160	/	135	20	3	/	8-18	124	137	525
A48TH-100	50	32	195	145	88	112	50	3	4	4-26	80	200	160	121	135	22	3	4.5	8-18	160	145	580
A48SB-160	80	40	260	205	121	168	65	15	4	8-30	150	300	250	204	218	30	3	4.5	8-25	215	210	1175

注：YA48TH-100 DN50不帶散熱器。

四、帶散熱器安全閥訂貨須知

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的帶散熱器安全閥產品型號，請按型號直接向我司訂購；
