Q41F浮動式軟密封球閥

一、浮動式軟密封球閥 產品概述

本公司的Q41F浮動式軟密封球閥結構簡單、密封性能好，在適當?shù)墓Q通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快啟閉，是近十幾年來發展較快的閥門品種之一。四氟軟密封球閥是由旋塞閥演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。浮動球閥在管道上主要用于切斷、分配和改變介質流動方向，在化工產品和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。浮動式軟密封球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個固定處。

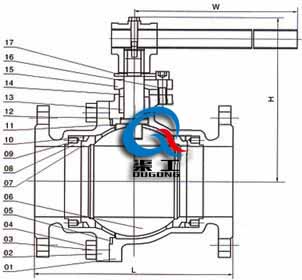

浮動式軟密封球閥 (法蘭球閥)	四氟軟密封球閥 (結構圖)

二、浮動式軟密封球閥 產品概述

（1）流體阻力小，其阻力系數與同長度的管段相等。
（2）結構簡單、體積小、重量輕。
（3）緊密結構，目前球閥的密封面材料主要使用塑料、密封性好，在真空系統中也已較多使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質分離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍大，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。 球旋轉90度時，在進、出口處應全部均球面，從而截?cái)嗔鲃?dòng)。

三、浮動式軟密封球閥 主要零件材料

四、浮動式軟密封球閥 技術規范

五、浮動式軟密封球閥 性能規范

六、浮動式軟密封球閥 主要外形圖

浮動式軟密封球閥 (蝸輪傳動)	四氟軟密封球閥 (手柄傳動)

七、浮動式軟密封球閥 主要外形尺寸

PN1.6MPa外形尺寸

PN2.5MPa外形尺寸

PN4.0MPa外形尺寸

PN6.4MPa外形尺寸

八、浮動式軟密封球閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
